Class
#2
26.02
Solidos.
revisao dos conceitos de ponto, linha, superficie
pontos relativos
desligar o F12
ddptype - abre uma caixa e nós vamos esclher o x,
para que os pontos apareçam com x
o 3d pressupoe algo material, ou seja, ums superficie com espessura que comporta material
a entidade minima do 3d é o ponto
e com um numero determinado de pontos podemos conceber formas
criar layer pontos
comando Point. 10, 10
10, 10 é diferente de @10, 10
porque 10, 10 é relativo à origem 0 . @10, 10 é relativo a outro ponto
criar mais um ponto 30,40
criar um terceiro ponto 50,20
fazer regen para eles ficarem do mesmo tamanho
osnap. ligar a coluna toda da esquerda. ligar apenas a primeira e terceira da direita
colocar em isometrica ou so orbitar
unir dois pontos
mover uma extremidade 5 no eixo z
comando orbit é porreiro
criar layer amarelo
layer superficies e por a azul
criar layer polylines e por a rosa
fazer o esquema

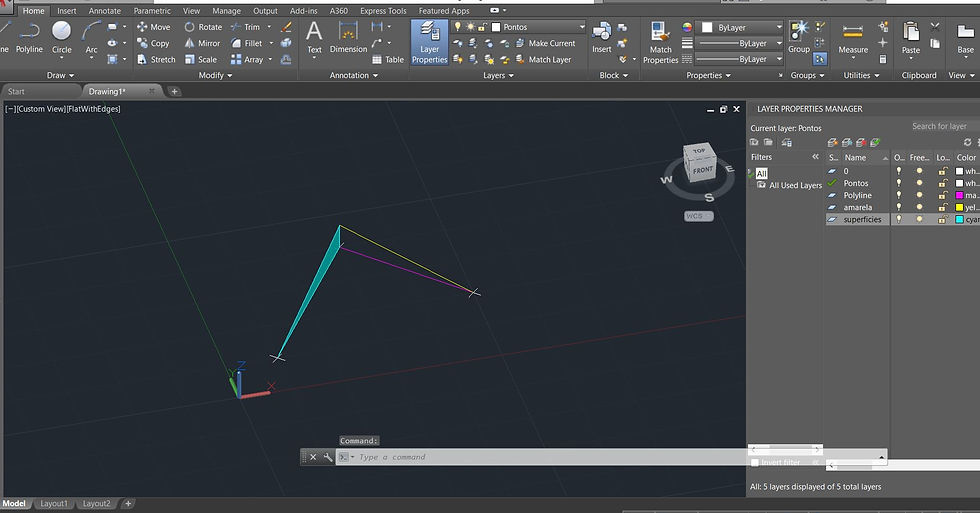

Comando 3dface. selecionar tres pontos da superficie
comando plan enter enter
circle 100,20
radius - 20

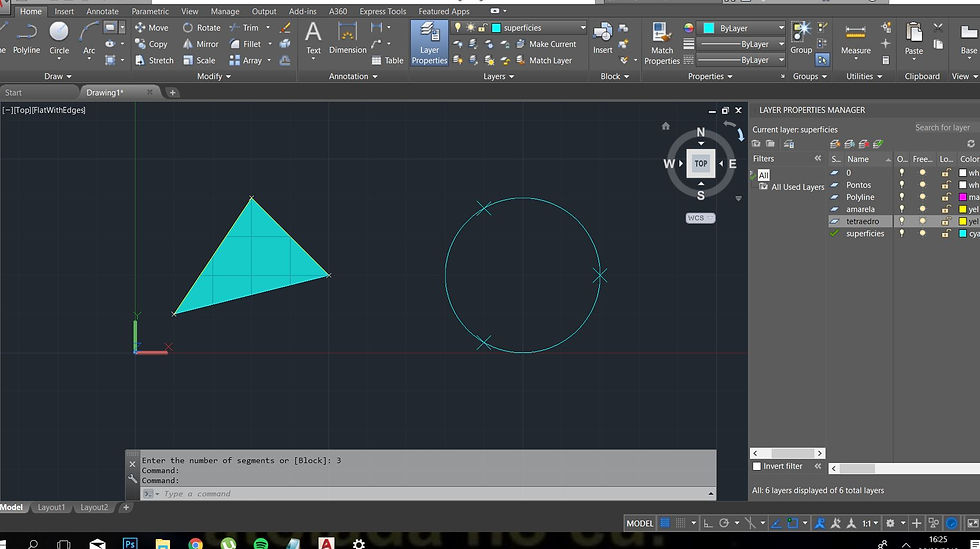

comand divide , circle, em 3 . inserir numero 3
polyline , duas retas, e depois close. Ele assume o primeiro ponto
copy o triangulo, duas vezes
align. Escolher objeto e escolher primeiro ponto de origem, e destino. Segundo ponto origem e destino. Enter. nao alterar a escala, No.
outra forma. Rotate. escolher ponto central. Fica descontrolado, logo
subcomando Referencia Re. e escolher o eixo lateral. Unir o ponto. (super importante)
agora... rebatimentos

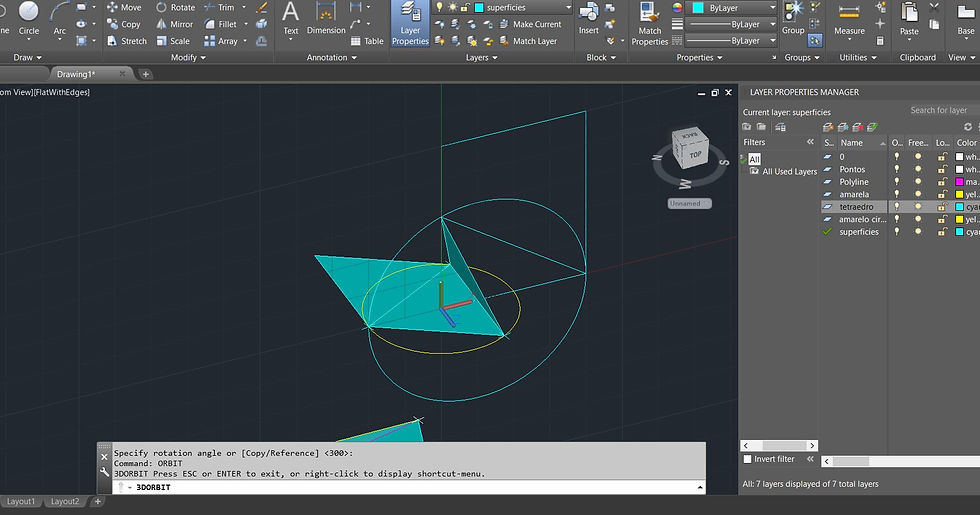

temos de por o ucs com o z deitado e o x na direçao da rotaçao, com o ponto de origem no centro do triangulo, num plano auxiliar verticAL COMO NA IMAGE
temos de fazer um circulo e rotate, unir ao ponto superior
para as restantes faces: array, selecionar objeto, selecionar PO, de polar. selecionar o eixo onde queremos que gire. clicar no ponto para virar.
Vai aparecer uma coisa co seis faces esquisita. Subselecionar itens ainda no mesmo comando. Escrever 3, em vez do 6 que la está.
ja está.
para o cubo é so cubo, rebater a ucs para fazer um plano auxiliar vertical e fazer extrude.
dodecaedro:
copiar o circulo e dividi lo em 5
polyline a unir
comando region. selecionar o pentagono

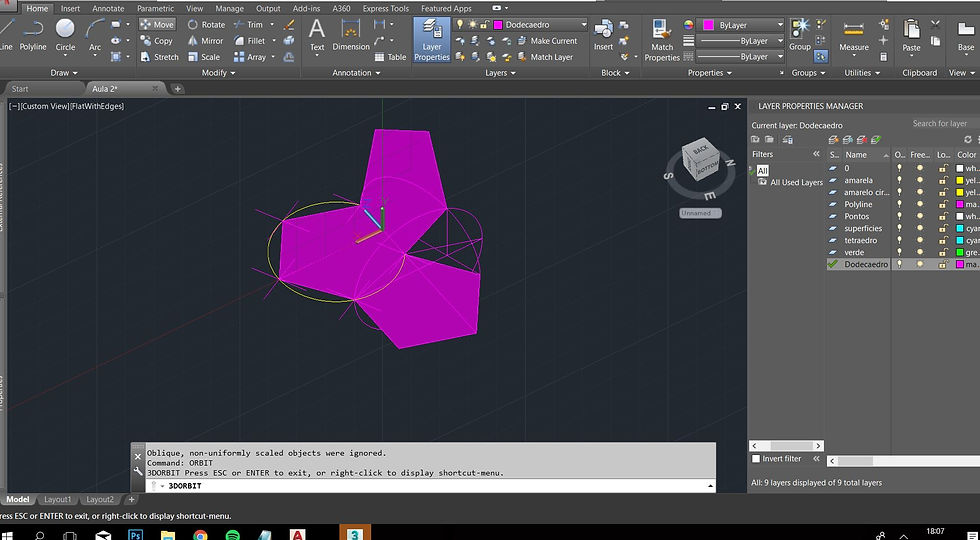

fazer o rebatimento dos planos. exige prática
primeiro unir a ponta lateral de um pentagona à ponta do canto do outro.
Segundo mudar a ucs para poder fazer um circulo vertical que passe nessa linha.
Fazer o mesmo com as pontas simetricas e encontrar o ponto onde coicidem
rotate um pentagno ate alinhar a ponta lateral com o ponto encontrado.
Encontrar o centro do pentagono da base e fazer array.
O polar está nesse ponto central. Mudar os itens para 5.
Copiar e colar num ponto em z, a metade conseguida
align um com o outro de forma a que rode.
